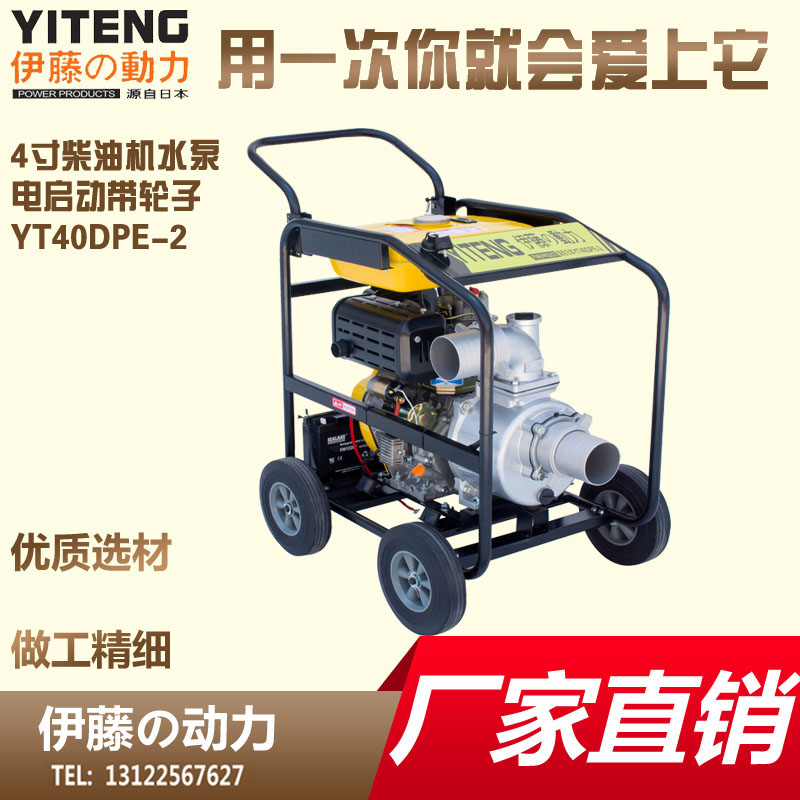

應急移動式柴油機排水泵YT40DPE-2

應急移動式柴油機排水泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分 離室等組成，泵正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，并在葉 輪內得以完全混合，在離心力的作用，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形 成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時， 由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐口繼續上升排出。 脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管路中吸入的氣體再 次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣。隨著這個過程周而復始的進行下去，吸 入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投入正常作業。在一些泵的軸 承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70度時，可在冷卻室處通過任意一只 冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前 后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定 程度，并影響到泵的效率和自吸性能時

應急移動式柴油機排水泵YT40DPE-2

應急移動式柴油機排水泵的結構類型很多，其中，外混式另一方面，被葉輪排到氣水分離室中的水又 經左右回水孔流回到葉輪外緣。左回水孔流回的水在在壓力差和重力的作用下，射向葉輪槽道 內，并被葉輪擊碎，與吸入管路來的空氣混合后，甩向蝸殼，真空泵液下泵計量泵齒輪泵耐腐 蝕泵耐酸泵消防泵向旋轉方向流動。然后與右回水孔流來的水匯合，順著蝸殼流動。由于液體 在蝸殼內不斷沖擊葉柵，不斷被葉輪擊碎，就同空氣強烈攪拌混合，生成氣水混合物，并不斷 地流動致使氣水不能分離?；旌衔镌谖仛こ隹诒桓羯鄤冸x，沿短管進入分離室。在分離室內空 氣被分離出來，由出口管排掉，而水仍經左右回水孔流向葉輪外緣，并與吸入管空氣相混合。 如此反復循環，逐漸將吸入管路中的空氣排盡，使水進入泵內，完成自吸過程。
